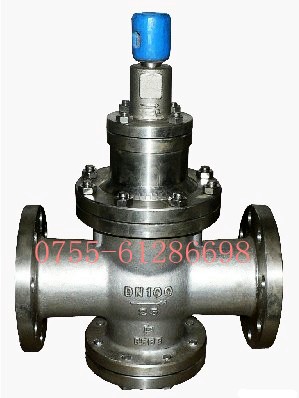

蒸汽減壓閥概述：
　　　　 本系列減壓閥屬于先導活塞式減壓閥．由主閥和導閥兩部分組成．主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

蒸汽減壓閥主要技術參數和性能指標：
公稱壓力（MPa） 1.6 2.5 殼體試驗壓力（MPa） 2.4 3.75 密封試驗壓力（MPa） 1.6 2.5 最高進口壓力（MPa） 1.6 2.5 出口壓力范圍（MPa） 0.1-1.0 0.1-1.6 壓力特性偏差（MPa） GB12246-1989 流量特性偏差（MPa） GB12246-1989 最小壓差（MPa） 0.15 0.15 滲漏量 GB12245-1989

蒸汽減壓閥主要零件材料：

零件名稱	零件材料
閥體、閥蓋、底蓋	WCB
閥座、閥盤	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座、導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

蒸汽減壓閥流量系數(Cv)：

DN	15	20	25	32	40	50	65	80	100	125	150
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140

蒸汽減壓閥主要外形尺寸：

公稱壓力	公稱通徑 DN(mm)	尺          寸 (mm)
		L	D	D1	b	Z-фd	D3	H1	H2
1.6Mpa	25	180	115	85	14	4-18	115	101	315
	32	200	135	100	16	4-18	130	107	320
	40	220	145	100	16	4-18	145	113	325
	50	250	160	125	16	4-18	155	120	335
	65	280	180	145	18	4-18	170	140	365
	80	310	195	160	20	8-18	200	150	385
	100	350	215	180	20	818	200	150	385
	125	400	245	210	22	8-18	235	185	425
	150	450	280	240	24	8-23	265	210	445
2.5Mpa	25	180	115	85	16	4-14	115	101	315
	32	200	135	100	18	4-18	130	107	320
	40	220	145	110	18	4-18	145	113	325
	50	250	160	125	20	4-18	155	120	335
	65	280	180	145	22	8-18	170	140	365
	80	310	195	160	22	8-18	200	150	385
	100	350	230	190	24	8-23	200	150	385
	125	400	270	220	28	8-25	235	185	425
	150	450	300	250	30	8-25	265	210	445

一、①蒸汽減壓閥產品名稱與型號②蒸汽減壓閥口徑③蒸汽減壓閥是否帶附件以便我們的為您正確選型④蒸汽減壓閥的使用壓力⑤蒸汽減壓閥的使用介質的溫度。
二、若已經由設計單位選定深圳北澤公司的蒸汽減壓閥型號，請按蒸汽減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們深圳北澤閥門公司專家為您審核把關。
